BỘ GHÉP KÊNH VIDEO/AUDIO SANG E1
|
|
|
|
| Mã sản phẩm: AN-DV-E1 Series |
| Hãng: ADNET / Taiwan |
| Giá: Liên hệ |
|
|
|
|
|
|
Product Name | Video / Audio over E1 multiplexer | Specification | E1 interface
Standard: E1 interface compatible with G.703 standard.
Rate: n*64 kbps (n=10-31)
Coding: HDB3
Impedance: 75Ω (unbalance), 120Ω (balance)
Connector: BNC (75Ω), RJ45 (120Ω)
Jitter Performance: According to G.742 and G.823 Video interface
Format: PAL/NTSC
Video Signal: 1VP-P
Video Impedance: 75Ω
Bandwidth: 8MHz
Digitization: 8bit
DG: 1% (Typical value)
DP:1˚(Typical value)
SNR: 67dB (Typical value)
Color brightness time extension difference: 10ns (Typical value)
Color brightness gain difference: ±10% (Typical value)
Compression algorithm: H264 (accord with ISO/IEC qua 14496-10 international standard)
Video input: 1 complex TV signal CVBS
Connector: RCA
Sample frequency: 7.27MHz
Data deal format: ITU-R BT.656 YCrCb 4:2:2 Asynchronous data
Interface: RS232/RS485/RS422/ Manchester
Working mode: Full / half duplex
Transmit rate: 300~115.200Kbps
Error code rate: <1×10 –9
Data connector: RJ45
Console
Interface: RS232
Working mode: Full/half duplex
Baud rate: 9600
Data bit: 8
Odd & even: none
Stop bit: 1
Data stream control: none
BACKSPACE choice: ctrl+h, space

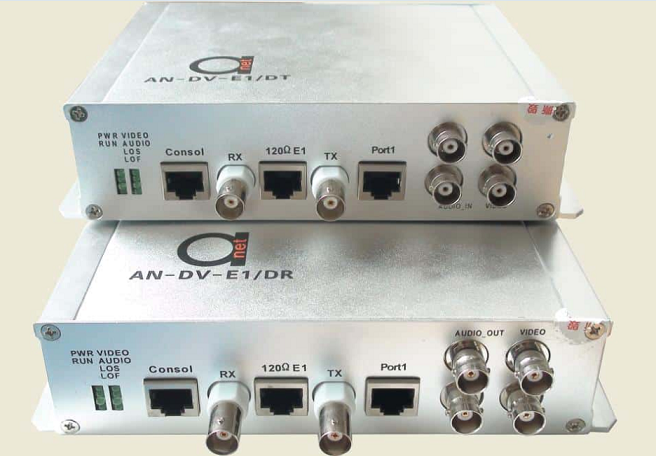

Data connecter: RJ45 | Ordering information | AN-DV-E1/T | Video over E1, 1 channel positive-direction video transmitter, E1 support BNC(75ohm) and RJ45(120ohm), AC110-220V or DC48V | AN-DV-E1/R | Video over E1, 1 channel positive-direction video receiver, E1 support BNC(75ohm) and RJ45(120ohm), AC110-220V or DC48V | AN-DV-E1-DT | Video over E1, 1ch positive-direction video +1 channel reverse RS485 date transmitter, E1 support BNC(75ohm) and RJ45(120ohm), 110-AC220V, or DC48V | AN-DV-E1-DR | Video over E1, 1ch positive-direction video + 1 channel reverse RS485 receiver, E1 support BNC(75ohm) and RJ45(120ohm), AC110-220V, DC48V | AN-DV-E1-DAT | Video over E1, 1ch positive-direction video + 1 Audio +1 channel reverse RS485 date transmitter, E1 support BNC(75ohm) and RJ45(120ohm), 110-AC220V, or DC48V | AN-DV-E1-DAR | Video over E1, 1ch positive-direction video + 1 Audio +1 channel reverse RS485 date receiver, E1 support BNC(75ohm) and RJ45(120ohm), 110-AC220V, or DC48V |
|
|
|
